防污隔断阀(HS41X)

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:546次




    产品概述:

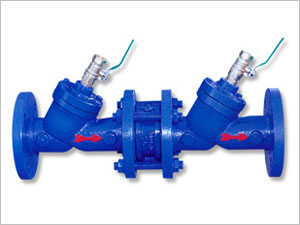

      HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,*可靠。
    主要部件材料:

    序号 零部件名称 选用材料
    1 阀体 铸铁、球墨铸铁、铸钢
    2 阀盖 铸铁、球墨铸铁、铸钢
    3 阀盘 球墨铸铁
    4 弹簧 不锈钢、铬钒钢
    5 放污阀 黄铜

    主要技术参数:

    公称压力:1.0~2.5Mpa
    公称通径:50 ~600mm
    适用介质:水
    适用温度:0~80℃
    法兰标准:GB/T 17241.6 GB/T 9113
    度验标准:GB/T 13927 AP1598

    主要外形连接尺寸:

      单位:mm
    DN
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    450
    500
    600
    L
    470
    538
    635
    660
    770
    880
    1035
    1214
    1340
    1505
    1670
    1886
    1986
    2318
    H
    210
    235
    264
    308
    356
    400
    503
    595
    705
    705
    905
    910
    921
    1210
