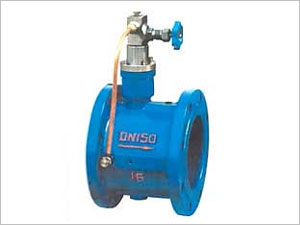

  • HH46X10型微阻缓闭蝶式止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:705次

         结构图

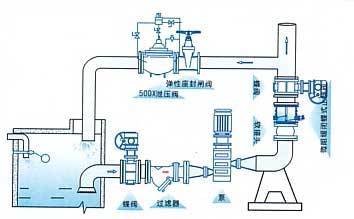

     安装图

    产品概述
      我厂生产的HH46X、HH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效地限制破坏性水锤,确保管线的使用*。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳,耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好节能效果等特点。

    主要技术参数
    公称压力:1.0-2.5MPa
    公称通径:40-1000mm
    缓闭时间:3-60秒
    适用介质:清水、污水、海水
    适用温度:0-80℃(如需要,可达220℃)
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材料


    零件名称 阀体 阀瓣 阀杆、油缸、活塞 弹簧 阀座
    材料 铸铁、铸钢 碳钢 不锈钢 不锈钢 丁腈橡胶



    主要外形连接尺寸                                  单位:mm


    DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
    L 140 150 170 180 190 200 210 230 250 270 290 310 330 350 390 430 470 510 550
    H 200 215 225 235 280 290 310 350 415 450 480 550 585 640 720 780 840 990 1050
    H1 88 89 108 118 130 148 172 210 240 264 297 324 351 379 434 491 549 600 655
