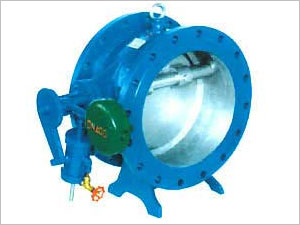

  • HH47蹀式缓冲止回阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:637次

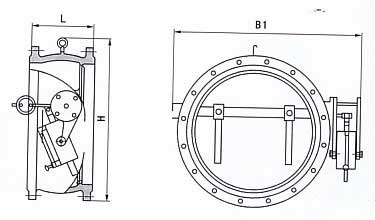

         结构图

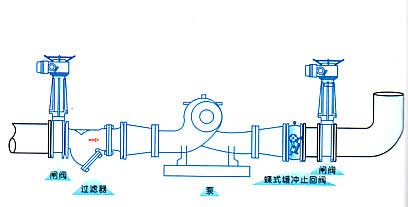

     安装图

    产品概述
      本厂生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀,主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,是工业用水和城市排污的*佳产品。

    主要技术参数
    公称压力:1.0-2.5MPa
    公称通径:40-1400mm
    适用介质:水、油品、海水、污水
    适用温度:0-80℃(如需要,可达200℃)
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要部件材料


    零件名称 阀体 碟板 密封圈 阀杆 填料
    材料 灰铸铁、碳钢 灰铸铁、铸钢、球墨铸钢 丁腈耐油橡胶、氯丁橡胶 不锈钢 聚四氟乙烯


    主要外形连接尺寸         单位:mm


    DN 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
    L 230 250 270 290 310 330 350 390 430 470 510 550 630 710
    H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1800 1980
    B1 540 600 650 710 770 830 900 1090 1200 1320 1420 1550 1780 2000
