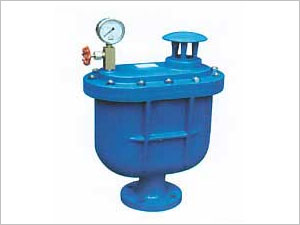

  • CARX复合式排气阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:

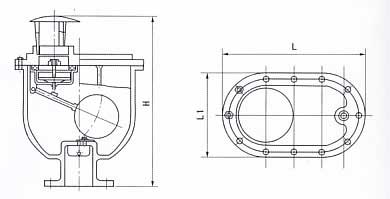

         CARX复合式排气阀结构图

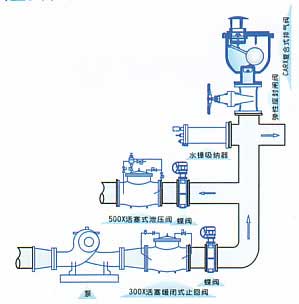

    CARX复合式排气阀安装图

    产品概述
      CARX复合式排气阀体为圆筒状,阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止关内线因负荷压而损坏。当管内开始注水时,阀瓣处在开启的位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气。确保管线安全。介质温度:0-80℃。

    主要技术参数
    公称压力:1.0-1.6MPa
    公称通径:DN25-32mm为螺纹连接
         DN50-200mm为法兰连接
    适用介质:水、油等非腐蚀性物体
    使用温度:0-100℃
    法兰标准:GB/T 17241.6 GB/T 9113
    试验标准:GB/T 13927 API598

    主要零部件材

    零件名称 阀体 阀盖 浮球 杠杆架 杠杆 塞头
    材料 球墨铸铁 球墨铸铁 不锈钢 不锈钢 铝青铜 铝青铜

    主要外形连接尺寸

    DN 25 32 50 65 80 100 150 200
    I 280 280 360 360 400 465 537 537
    L1 176 176 208 208 244 275 332 332
    H 330 330 475 475 552 623 686 686
