消防专用阀

  •  技术咨询 Telephone counseling
     0317-4580895 18333739668
  •  我要选购 Ordering
     0317-4580895 13831777760
  •  产品详细参数:  点击:

         消防用多功能水泵控制阀示意
    消防用多功能水泵控制阀结构

         消防用泄压持压阀结构图

         消防用缓闭止回阀结构图

         消防用减压逆止阀示意图

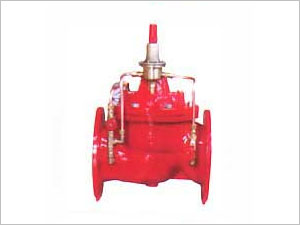

    Q203系列
    (1) 保持出口压力值,不因上游压力变化或下游流量变化而变化。
    (2) 消防系列专用减压阀可防止系统启动瞬间不因减压造成破坏。

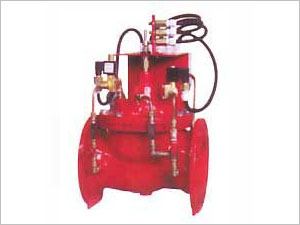

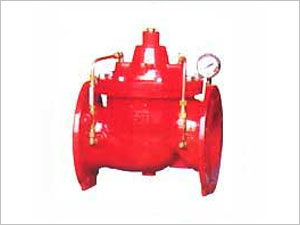

    Q300系列
    (1) 具有控制开启或关闭速度功能,配合水泵启动或运转时调至最佳的开启或关闭速度。
    (2) 用于高层建筑,减少水锤现象产生达到静音效果。

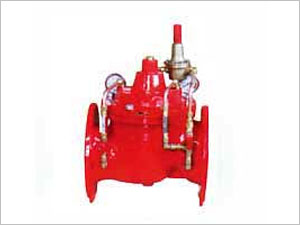

    Q500系列
    (1) 泄压阀
    可将给水管道中超过设定值的压力释放保持管线的安全运行。
    (2) 可用于高楼消防系统泄压,以防止施压过高造成系统危险。
    (3) 完全消除停泵水锤瞬间的危害。
    系列产品介绍
    随着现代高层建筑的不断发展,以及各用户使用要求越来越高,我公司结合实际情况,在第一代水力控制阀的基础上,成功研制出第二代双控室多功能水力控制阀。它可根据使用环境的不同,在使用前人为一次性调节之后,均能自动保证管网的安全运行,阀体采用流线性设计,所有铸造件均采用去锈喷塑处理,所有活动件均采用防腐材料,外部所有导管和导阀都采用全铜或不锈钢材料,组装好之后的阀门无须再喷漆处理。所有与介质接触表面都具有较好的防腐性。通过改变外部导阀和导管的结合形式,从而可演变成水位控制阀、减压阀、消声/消锤/缓开/缓闭止回阀、安全泄压阀、电动遥控阀。该类阀门的主要特点是利用管道内的自身压力,通过上下腔控制室的压力差来控制主阀盘的启闭,从而达到目的。

    应用标准
    质量保证;ISO9000
    设计;Q/YY-2003
    结构长度;Q/YY-2003
    法兰标准;GB/T1724.6API598GB/T9113
    试验标准;GB/T13927
    性能规范


    公称压力PN(Mpa) 1.0 1.6 2.5
    强度试验(Mpa) 1.5 2.4 3.8
    密封试验(Mpa) 1.1 1.76 2.75
    气密封试验(Bar) 6 0.6 2.75
    工作温度     <8.0℃
    适用介质 水及物理、化学性质类似于水的介质

    特点及优点
         (1)具有缓开功能,可解决传统的人为关阀开泵。
         (2)具有缓闭功能,可人为调舍关闭时间,自动实现缓闭,消除水锤。
         (3)具有良好的止回功能,采用具有很好弹性和高耐磨性橡胶做密封材料,关闭后可达到滴水不漏。
         (4)动作灵敏,不会出现失控现象。
         (5)无需人为操纵,在管网运行的全过程中均为自动工作。
         (6)维修保养方便,无需从管道上整台拆除阀,在修理时找准故障原因,只需局部检修。
         (7)该阀内外及所有易腐蚀件均采用防腐处理,长期用于污水中不会生锈。
         (8)在管路中立卧安装均可性能不变。

    主要零部件材料


    序号 部件名称 选用材料
    阀盖 灰铸铁、球墨铸铁、碳钢、不锈钢
    弹簧 弹簧钢、不锈钢
    膜片压板 球墨铸铁
    膜片 丁腈橡胶
    阀杆 黄铜
    阀瓣 球墨铸铁
    密封垫 丁腈橡胶
    密封垫压板 球墨铸铁
    阀座 不锈钢
    10 阀体 灰铸铁、球墨铸铁、碳钢、不锈钢
