产品概述:

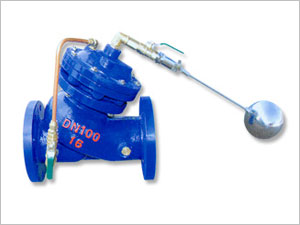

F745X遥控浮球阀是兼具多种功能的水力操作式阀门,主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。

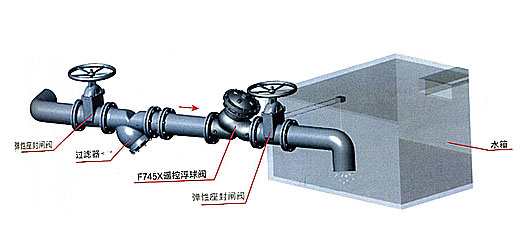

典型安装示意图:
主要外形连接尺寸:
|
||||||||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
L | 205 | 216 | 285 | 320 | 350 | 400 | 480 | 580 | 660 | 787 | 914 | 978 | 978 | 1150 | ||
H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |
